UBIリサーチ(jp.ubiresearch.com)がサムスンディスプレイのQNED(quantum dot nanorod LED)公開特許41件を分析した「QNED構造と製造技術に関する分析報告書」を出版した。

本報告書に記載された内容は公開された特許41件中QNED製造に使用されるものと判断される完成度の高い技術を選別して、定性分析し構成した。

公開特許を分析した結果、QNED構造はTFTと画素、QD(quantum dot)-CF(color filter)で形成されていた。公開された特許でTFTの構造はすべて2Tr(transistor)に描かれていたが、電流駆動用TFTは少なくとも3つ必要であるため3Tr1C構造を使用と推定される。画素はnanorod LEDと電極、光効率を増大させるための光学構造で構成されていた。

これまで画素の電極構造は長方形であることが知られていたが、公開された特許を分析した結果、電極構造は円形であると推定される。特定の特許で円形電極に非対称波形を印加するとnanorod LEDの配列方向と整列特性が良くなった。 Nanorod LED配置電極と駆動は、同じ電極を使用していると判断される。

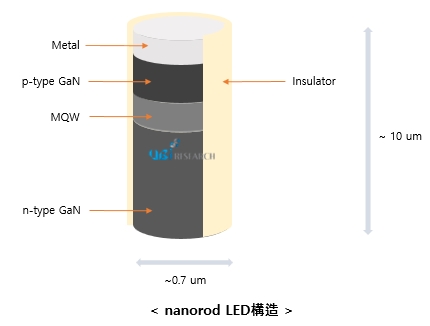

QNED製造に使用されるnanorod LEDはGaNで製作され、青色光を出すLEDであり、サイズが<1um x10umである。Nanorod LED配置の効果を高め、工程不良を減らすためにnanorod LEDの表面は絶縁膜と素子配向基で処理されているものと思われる。

「QNED構造と製造技術に関する分析報告書」は、全体で日本語のPDF版で61ページで、税別価格で25万円です。販売は分析工房が行い、メールでUBIリサーチから納品します。納品書と請求書は分析工房から郵送でお届けします。購入の申し込みやお問い合わせは、こちらにお願いいたします。
